استانداردهای کنترل کیفیت برای PCB چیست؟

در صنعت الکترونیک پویا و در حال تکامل سریع، بردهای مدار چاپی (PCB) به عنوان ستون فقرات دستگاه های الکترونیکی بی شماری عمل می کنند. به عنوان تامین کننده PCB و PCBA (مجموعه برد مدار چاپی)، حفظ استانداردهای کنترل با کیفیت بالا فقط یک نیاز نیست. این سنگ بنای کسب و کار ما است. این پست وبلاگ به بررسی استانداردهای کلیدی کنترل کیفیت PCBها و چگونگی اطمینان از قابلیت اطمینان و عملکرد محصولات نهایی می پردازد.

طراحی - کنترل کیفیت فاز

فرآیند کنترل کیفیت PCB ها مدت ها قبل از شروع ساخت واقعی، در مرحله طراحی، شروع می شود. یک PCB خوب طراحی شده برای عملکرد کلی و قابلیت اطمینان دستگاه الکترونیکی بسیار مهم است.

یکی از استانداردهای اولیه در مرحله طراحی، رعایت مشخصات برق است. این شامل عرض و فاصله ردیابی مناسب برای جلوگیری از تداخل سیگنال و اتصال کوتاه است. به عنوان مثال، سیگنال های با سرعت بالا برای به حداقل رساندن مقاومت و اطمینان از انتقال دقیق داده ها، به ردیابی های گسترده تری نیاز دارند. علاوه بر این، قرار دادن قطعات باید به دقت برنامه ریزی شود تا جریان الکتریکی بهینه شود و تداخل الکترومغناطیسی (EMI) کاهش یابد.

یکی دیگر از جنبه های مهم طراحی مکانیکی است. PCB باید طوری طراحی شود که به درستی در محفظه مورد نظر قرار گیرد. این شامل در نظر گرفتن عواملی مانند اندازه، شکل و سوراخ های نصب PCB است. طراحی مکانیکی نادرست می تواند منجر به مشکلاتی در هنگام مونتاژ شود و حتی ممکن است به PCB یا دستگاهی که در آن نصب شده است آسیب برساند.

انتخاب مواد و بازرسی

کیفیت مواد مورد استفاده در ساخت PCB تاثیر مستقیمی بر عملکرد و دوام محصول نهایی دارد. به عنوان تامین کننده PCB PCBA، ما در هنگام انتخاب مواد از استانداردهای سختگیرانه پیروی می کنیم.

مواد بستر، معمولاً یک رزین اپوکسی تقویت شده با فایبرگلاس (FR - 4)، باید دارای خواص الکتریکی و مکانیکی خاصی باشد. باید یک ثابت دی الکتریک پایین برای به حداقل رساندن از دست دادن سیگنال و یک دمای انتقال شیشه ای بالا (Tg) برای اطمینان از پایداری در شرایط دمای بالا داشته باشد.

مس یکی دیگر از مواد حیاتی است. فویل مسی مورد استفاده برای آثار باید دارای ضخامت یکنواخت و خلوص بالا باشد. ما بازرسی های کاملی از مواد مسی ورودی انجام می دهیم تا هرگونه نقص سطحی مانند خراش یا گودال را بررسی کنیم که می تواند بر رسانایی آثار تأثیر بگذارد.

ماسک های لحیم کاری و صفحات ابریشم نیز نقش مهمی دارند. ماسک لحیم کاری باید چسبندگی و عایق خوبی داشته باشد و از ایجاد پل های لحیم کاری در طول فرآیند لحیم کاری جلوگیری کند. صفحه ابریشمی باید واضح و دقیق باشد و محل قرارگیری اجزا و سایر اطلاعات مهم را نشان دهد.

کنترل فرآیند تولید

در طول فرآیند تولید، یک سری مراحل کنترل کیفیت اجرا می شود تا اطمینان حاصل شود که هر PCB استانداردهای لازم را برآورده می کند.

فرآیند اچینگ

فرآیند اچ برای حذف مس ناخواسته از PCB استفاده می شود و آثار مورد نظر را پشت سر می گذارد. برای اطمینان از اچ با کیفیت بالا، ما عواملی مانند غلظت اچ، دما و زمان اچ را کنترل می کنیم. اچ کردن بیش از حد می تواند منجر به ردپای نازک یا شکسته شود، در حالی که اچ کم می تواند مس ناخواسته ای را پشت سر بگذارد و منجر به اتصال کوتاه شود.

فرآیند حفاری

حفاری سوراخ در PCB یک عملیات دقیق است. سوراخ ها باید اندازه و موقعیت مناسبی داشته باشند تا اجزاء و دریچه ها را در خود جای دهند. ما از ماشین های حفاری پیشرفته با سیستم های کنترلی با دقت بالا برای اطمینان از قرار دادن دقیق سوراخ ها استفاده می کنیم. علاوه بر این، ما سوراخ‌های حفر شده را از نظر وجود سوراخ‌ها یا آشغال‌هایی که می‌تواند بر فرآیند لحیم کاری یا اتصال الکتریکی تأثیر بگذارد، بررسی می‌کنیم.

فرآیند آبکاری

فرآیند آبکاری برای رسوب یک لایه فلز، معمولاً مس، بر روی سوراخ های حفر شده و سطح PCB برای بهبود رسانایی استفاده می شود. ما از نزدیک ضخامت و یکنواختی آبکاری را کنترل می کنیم. آبکاری ناسازگار می تواند منجر به عملکرد ناهموار الکتریکی شود و ممکن است در دراز مدت باعث مشکلات اطمینان شود.

کنترل کیفیت مونتاژ

هنگامی که PCB ها ساخته می شوند، فرآیند PCBA را طی می کنند، جایی که قطعات روی بردها لحیم می شوند. این مرحله همچنین دارای مجموعه استانداردهای کنترل کیفیت خاص خود است.

قرار دادن کامپوننت

قرار دادن دقیق قطعات برای عملکرد صحیح PCB ضروری است. ما از ماشین‌های انتخاب و مکان خودکار استفاده می‌کنیم که برای قرار دادن قطعات با دقت بالا برنامه‌ریزی شده‌اند. قبل از لحیم کاری، ما بازرسی های بصری انجام می دهیم تا مطمئن شویم که قطعات در جهت و موقعیت صحیح قرار گرفته اند.

کیفیت لحیم کاری

فرآیند لحیم کاری یک مرحله حیاتی در PCBA است. بسته به نوع قطعات و طراحی PCB از تکنیک هایی مانند لحیم کاری مجدد و لحیم کاری موجی استفاده می کنیم. برای اطمینان از کیفیت خوب لحیم کاری، ما عواملی مانند دمای لحیم کاری، زمان و ترکیب خمیر لحیم کاری را کنترل می کنیم. لحیم کاری ضعیف می تواند منجر به اتصالات سرد، پل های لحیم کاری یا جدا شدن قطعات شود که همه اینها می تواند منجر به خرابی دستگاه شود.

تست و بازرسی

پس از فرآیند PCBA، PCB های مونتاژ شده تحت یک سری آزمایش ها و بازرسی ها قرار می گیرند تا عملکرد و کیفیت آنها تأیید شود.

تست درون مدار (ICT)

ICT یک روش آزمایش رایج است که برای بررسی اتصال الکتریکی PCB استفاده می شود. این شامل استفاده از یک دستگاه تست برای اعمال سیگنال های الکتریکی به PCB و اندازه گیری پاسخ ها است. این تست می تواند مسائلی مانند اتصال کوتاه، مدار باز و مقادیر نادرست اجزا را تشخیص دهد.

تست عملکردی

آزمایش عملکردی برای تأیید اینکه PCB عملکردهای مورد نظر خود را انجام می دهد استفاده می شود. ما شرایط عملیاتی دنیای واقعی را شبیه سازی می کنیم و عملکرد PCB را تحت سناریوهای مختلف آزمایش می کنیم. این به شناسایی هر گونه مشکل عملکردی که ممکن است توسط ICT شناسایی نشود کمک می کند.

بازرسی نوری خودکار (AOI)

AOI یک روش تست غیر مخرب است که از دوربین‌ها برای بازرسی PCB برای عیوب سطحی مانند قطعات از دست رفته، قطعات نامناسب و عیوب لحیم کاری استفاده می‌کند. AOI می تواند به سرعت و با دقت این مسائل را شناسایی کند و امکان اصلاح به موقع را فراهم کند.

استانداردها و گواهینامه های صنعت

ما علاوه بر استانداردهای کنترل کیفیت داخلی، استانداردها و گواهینامه های مختلف صنعت را نیز رعایت می کنیم. به عنوان مثال، کمیسیون بین المللی الکتروتکنیکی (IEC) و موسسه مدارهای چاپی (IPC) مجموعه ای از استانداردها را برای طراحی، ساخت و مونتاژ PCB ایجاد کرده اند. این استانداردها جنبه هایی مانند خواص مواد، تحمل ابعادی و کیفیت لحیم کاری را پوشش می دهند.

دریافت گواهینامه هایی مانند ISO 9001 که بر سیستم های مدیریت کیفیت تمرکز دارد، تعهد ما را به ارائه محصولات و خدمات با کیفیت بالا نشان می دهد. این گواهینامه ها نه تنها به مشتریان ما اعتماد به محصولات ما می دهد، بلکه به ما کمک می کنند تا به طور مداوم فرآیندهای کنترل کیفیت خود را بهبود بخشیم.

ارائه محصولات و تضمین کیفیت ما

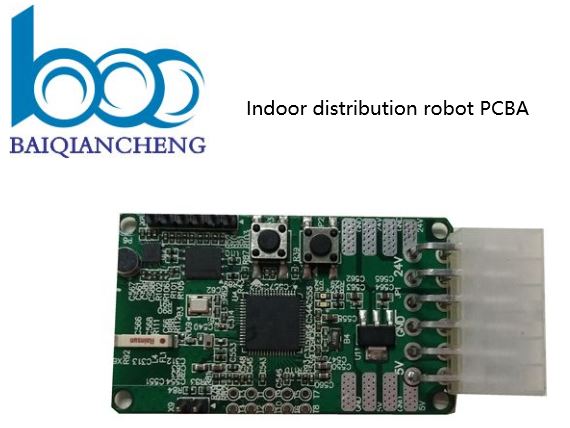

به عنوان یک تامین کننده PCB PCBA، ما طیف گسترده ای از محصولات را ارائه می دهیممونتاژ PCB برای محصولات کنترل صنعتی،ربات صوتی هوشمند PCBA، وسیستم هشدار هوشمند PCBA. برای هر یک از این محصولات، ما از طراحی تا آزمایش، همان استانداردهای کنترل کیفیت دقیق را اعمال می کنیم.

تیم تضمین کیفیت ما متعهد شده است تا اطمینان حاصل کند که هر محصول PCB و PCBA که از مرکز ما خارج می شود، انتظارات مشتری را برآورده می کند یا از آن فراتر می رود. ما از تجهیزات پیشرفته استفاده می کنیم و بهترین روش ها را برای حفظ بالاترین سطح کیفیت دنبال می کنیم.

نتیجه گیری

کنترل کیفیت بخشی جدایی ناپذیر از فرآیند تولید PCB و PCBA است. از مرحله طراحی تا آزمایش نهایی، هر مرحله به دقت نظارت و کنترل می شود تا اطمینان حاصل شود که محصولات با استانداردهای لازم مطابقت دارند. به عنوان یک تامین کننده PCB PCBA، ما اهمیت ارائه محصولات با کیفیت بالا به مشتریان خود را درک می کنیم.

اگر به راه حل های قابل اعتماد PCB و PCBA نیاز دارید، از شما دعوت می کنیم برای تهیه و بحث های بیشتر با ما تماس بگیرید. تیم کارشناسان ما آماده کمک به شما در یافتن بهترین راه حل ها برای نیازهای خاص شما هستند.

مراجع

• IPC - انجمن اتصال صنایع الکترونیک. (20XX). استانداردهای IPC برای بردهای مدار چاپی.
• کمیسیون بین المللی الکتروتکنیکی (20XX). استانداردهای IEC برای محصولات الکترونیکی
• راهنمای سازنده برای مواد و اجزای PCB.
