روش های طراحی حرارتی برای PCBA های کوچک شده
از آنجایی که دستگاههای الکترونیکی بهطور فزایندهای فشرده میشوند و{0}}عملکرد بالایی دارند، مجموعههای PCB کوچک (PCBA) با چالشهای مدیریت حرارتی قابل توجهی مواجه میشوند. تجمع گرما می تواند بر قابلیت اطمینان قطعات تأثیر منفی بگذارد، طول عمر محصول را کاهش دهد و حتی باعث خرابی عملکرد شود. بنابراین طراحی حرارتی موثر برای اطمینان از عملکرد و دوام محصولات الکترونیکی مدرن ضروری است.

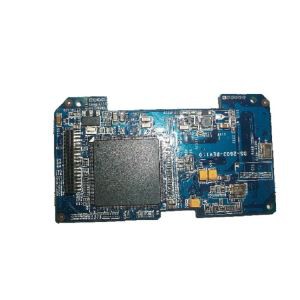

1. درک چالش های حرارتی در PCBA های کوچک شده
PCBA های کوچک شده اغلب دارای قطعات فشرده با مصرف انرژی بالا هستند. این منجر به ایجاد نقاط حساس موضعی می شود و اتلاف گرما را دشوارتر می کند. چالش های کلیدی حرارتی عبارتند از:
•فضای تخته محدود برای هیت سینک یا راهروهای حرارتی
• چگالی توان بالا در مناطق کوچک
• مشکل در حفظ توزیع یکنواخت دما در سراسر تخته
بدون طراحی حرارتی مناسب، قطعاتی مانند آی سی های برق، LED ها و ریزپردازنده ها ممکن است بیش از حد گرم شوند که منجر به کاهش عملکرد یا آسیب دائمی شود.
2. استراتژی های طراحی حرارتی
الف قرار دادن قطعات بهینه
قرار دادن اجزای{0}}با قدرت بالا در نزدیکی لبههای تخته یا مناطقی با جریان هوای بهتر میتواند به طور قابل توجهی اتلاف گرما را بهبود بخشد. جداسازی اجزای تولید کننده گرما از آی سی های حساس تداخل حرارتی را نیز به حداقل می رساند.
ب استفاده از ویاهای حرارتی و هواپیماهای مسی
گذرگاه های حرارتی مجاری عمودی هستند که گرما را از طرف قطعه به لایه های داخلی یا مخالف PCB منتقل می کنند. در ترکیب با صفحات مسی ضخیم، آنها یک مسیر کارآمد برای پراکندگی گرما از طریق تخته فراهم می کنند.
ج هیت سینک و پد حرارتی
حتی در طرحهای کوچک،-هیت سینکها و مواد واسط حرارتی (TIM) مانند پدها یا خمیرها میتوانند هدایت حرارتی را به میزان قابل توجهی بهبود بخشند. انتخاب مواد با رسانایی حرارتی بالا بسیار مهم است.
د انتخاب مواد PCB
مواد با کارایی بالا، مانند FR4 با رسانایی حرارتی پیشرفته یا بسترهای سرامیکی، در مقایسه با تختههای استاندارد FR4 به اتلاف گرما کمک میکنند.
ه. شبیه سازی و تحلیل حرارتی
استفاده از ابزارهای شبیه سازی حرارتی در مرحله طراحی به مهندسان این امکان را می دهد که نقاط مهم را پیش بینی کرده و چیدمان برد را بهینه کنند. این رویکرد فعال، تکرارهای طراحی را کاهش می دهد و قابلیت اطمینان کلی را بهبود می بخشد.
3. بهترین شیوه ها
• چگالی توان را در مناطق بحرانی به حداقل برسانید
•از چند لایه برای پخش گرما استفاده کنید
•اگر در محفظه محصور شده است از جریان هوای مناسب اطمینان حاصل کنید
•استفاده از راهحلهای خنککننده فعال برای برنامههای{0}قدرت بالا را در نظر بگیرید
4. نتیجه گیری
مدیریت حرارتی در PCBA های کوچک یک عامل حیاتی برای قابلیت اطمینان و عملکرد است. مهندسان با ادغام بهینهسازی قرار دادن قطعات، گذرگاههای حرارتی، هیت سینکها، مواد با رسانایی بالا و ابزارهای شبیهسازی، میتوانند به طور مؤثر گرما را در مجموعههای الکترونیکی فشرده مدیریت کنند. اجرای این استراتژی ها نه تنها قابلیت اطمینان محصول را افزایش می دهد، بلکه از طراحی دستگاه های کوچکتر و قدرتمندتر برای بازار الکترونیک مدرن نیز پشتیبانی می کند.
