PCBA چیست؟ درک فرآیند کلیدی در پس الکترونیک مدرن

PCBA چیست؟ درک فرآیند کلیدی در پس الکترونیک مدرن

مونتاژ برد مدار چاپی (PCBA) یکی از مهمترین فرآیندها در تولید الکترونیک مدرن است. تقریباً همه دستگاه‌های الکترونیکی که امروزه استفاده می‌کنیم-از تجهیزات صنعتی و سیستم‌های ذخیره انرژی گرفته تا دستگاه‌های پزشکی و لوازم الکترونیکی مصرفی{2}}به مجموعه‌های PCB با کیفیت-متکی هستند.

درک اینکه PCBA چیست و چگونه کار می کند می تواند به شرکت ها کمک کند تا شریک تولیدی مناسب را انتخاب کنند و از قابلیت اطمینان محصول اطمینان حاصل کنند.

PCBA چیست؟

PCBA مخفف عبارتمجمع برد مدار چاپیکه به فرآیند مونتاژ قطعات الکترونیکی بر روی برد مدار چاپی (PCB) اشاره دارد.

PCB خود به سادگی بردی است که شامل مسیرهای رسانا است که قطعات الکترونیکی مختلف را به هم متصل می کند. با این حال، هنگامی که اجزایی مانند مقاومت ها، خازن ها، مدارهای مجتمع و کانکتورها بر روی برد نصب و لحیم شوند، تبدیل به یکPCBA عملکردی.

به طور خلاصه:

PCB=برد بره
PCBA=برد مدار کاملاً مونتاژ شده و کاربردی

مراحل کلیدی در فرآیند PCBA

فرآیند تولید PCBA معمولاً شامل چندین مرحله حیاتی برای اطمینان از دقت و قابلیت اطمینان است.

1. چاپ خمیر لحیم کاری

این فرآیند با استفاده از خمیر لحیم کاری روی PCB با استفاده از شابلون شروع می شود. این خمیر کمک می کند تا قطعات الکترونیکی را قبل از لحیم کاری روی برد محکم کنید.

2. SMT Component Placement

ماشین‌های Surface Mount Technology (SMT) قطعات الکترونیکی را با دقت بالا روی برد قرار می‌دهند. ماشین های جاسازی مدرن می توانند ده ها هزار قطعه را در ساعت قرار دهند.

3. لحیم کاری مجدد

پس از قرار دادن قطعات، برد از طریق یک کوره جریان مجدد عبور می کند که در آن خمیر لحیم ذوب می شود و به طور دائم قطعات را به PCB متصل می کند.

4. از طریق-مجموعه سوراخ (در صورت لزوم)

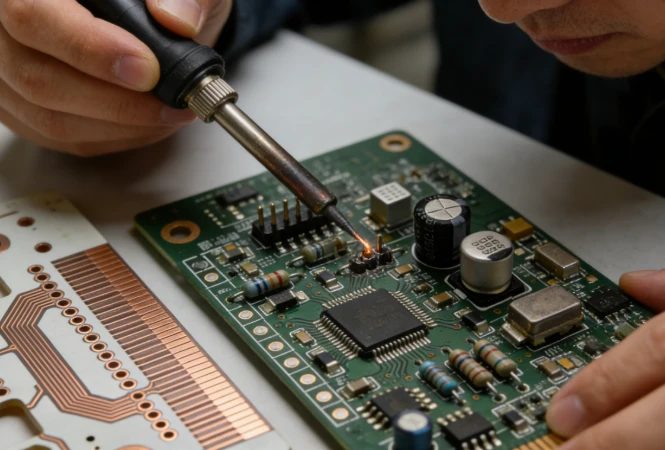

برخی از مؤلفه‌ها، مانند کانکتورها یا دستگاه‌های{0}پرقدرت، نیاز دارنداز طریق-فناوری سوراخ (THT). این قطعات در سوراخ های حفر شده وارد می شوند و لحیم کاری می شوند، اغلب با استفاده از لحیم کاری موجی یا لحیم کاری دستی.

5. بازرسی و آزمایش

برای اطمینان از کیفیت و قابلیت اطمینان محصول، چندین روش بازرسی استفاده می شود:

AOI (بازرسی نوری خودکار)

بازرسی اشعه ایکس-

تست عملکردی (FCT)

در{0}}تست مداری (ICT)

این فرآیندها به تشخیص عیوب مانند قطعات از دست رفته، قرارگیری نادرست یا مشکلات لحیم کاری کمک می کند.

چرا کیفیت PCBA مهم است؟

تولید{0}PCBA با کیفیت بالا مستقیماً بر عملکرد و طول عمر محصولات الکترونیکی تأثیر می گذارد. کیفیت ضعیف مونتاژ می تواند منجر به خرابی هایی مانند اتصالات متناوب، گرم شدن بیش از حد یا خرابی زودرس محصول شود.

این امر به ویژه در صنایعی مانند:

سیستم های ذخیره انرژی

اتوماسیون صنعتی

تجهیزات پزشکی

الکترونیک خودرو

تولید PCBA قابل اعتماد عملکرد پایدار را حتی در شرایط عملیاتی سخت تضمین می کند.

انتخاب شریک تولید PCBA مناسب

هنگام انتخاب سازنده PCBA، شرکت ها باید چندین فاکتور را در نظر بگیرند:

توانایی تولید و تجهیزات

سیستم های کنترل کیفیت

مدیریت زنجیره تامین

مقیاس پذیری تولید

مکان های تولید جهانی

یک شریک قوی EMS (خدمات تولید الکترونیک) می تواند مشتریان را نه تنها با تولید PCBA بلکه با بهینه سازی طراحی، منبع یابی قطعات، آزمایش و مونتاژ کامل محصول پشتیبانی کند.

نتیجه گیری

PCBA ستون فقرات تولید الکترونیک مدرن است. از دستگاه‌های ساده گرفته تا سیستم‌های صنعتی پیچیده، مونتاژ PCB با کیفیت بالا- عملکرد، قابلیت اطمینان و موفقیت بلندمدت محصول را تضمین می‌کند.
