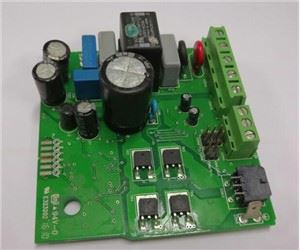

1. بازرسی بصری دستی
بازرسی بصری را می توان در هر مرحله از فرآیند PCBA انجام داد. بازرسی بصری دستی مونتاژ PCBA ابتدایی ترین روش در بازرسی کیفیت PCBA است. فقط برای استفاده از چشمان و ذره بین از جوشکاری مدار PCBA برد&# 39 و اجزای الکترونیکی استفاده می شود ، مانند حالت جوشکاری ، آیا محل جوش زدن تیغه ای است ، آیا جوشکاری کافی وجود ندارد و آیا جوشکاری ناقص وجود دارد. ذره بین ابزاری اساسی برای بازرسی بصری است و می توان از پین های فلزی برای بررسی عیوب جوشکاری در لیدهای IC استفاده کرد.
2. تست کننده آنلاین (ICT)
تستر آنلاین به دلیل عملکرد عالی تست و بازرسی ، در صنعت پردازش PCBA به طور گسترده ای مورد استفاده قرار می گیرد. ICT تقریباً می تواند مشکلات جوشکاری و اجزا component را در PCBA شناسایی کند. سرعت بالا و پایداری بالایی دارد. پروب الکتریکی برد مدار چاپی پر شده (PCB) را آزمایش می کند و مدار اتصال کوتاه ، مدار باز ، مقاومت ، ظرفیت و سایر مقادیر اساسی را بررسی می کند تا نشان دهد که آیا قطعه به درستی ساخته شده است.
3. تشخیص نوری خودکار (AOI)
تشخیص نوری خودکار یک روش تست غیر تماسی است. تشخیص نوری خودکار نقش مهمی در بازرسی دارد. تشخیص نوری خودکار یک بازرسی بصری به صورت خودکار در هنگام ساخت صفحه های مدار چاپی است ، که در آن دوربین به طور خودکار صفحه PCBA مورد آزمایش را از نظر خرابی های فاجعه بار (مانند اجزای از دست رفته) و نقص کیفیت (مانند ابعاد گرد یا اشکال یا تغییر شکل قطعات) اسکن می کند. .
4. تشخیص نوری خودکار (AXI)
با استفاده گسترده از BGA و CSP ، روشهای تشخیص معمولی مانند ICT نمی توانند اتصالات لحیم کاری تعبیه شده قطعه را بررسی کنند. AXI می تواند عدم انطباق ، گم شدن توپ و رسوبات لحیم را آزمایش کند. AXI با استفاده از اشعه ایکس از طریق اجسام جامد می تواند تصاویر خود را ثبت کند. می توان آن را به دو نوع 2D و 3D تقسیم کرد.
5. تست مدار عملکردی
تست مدار عملکردی آخرین تست قبل از راه اندازی محصول PCBA است. بر خلاف آزمایش های دیگر ، مانند AOI ، AXI و ICT ، هدف FCT این است که UUT (واحد مورد آزمایش) در یک محیط شبیه سازی شده کار کند و از داده های خروجی برای بررسی عملکرد واقعی آن استفاده کند.
6. بازرسی نمونه
قبل از تولید و مونتاژ انبوه ، تولیدکنندگان و مونتاژهای مدار چاپی معمولاً اولین بازرسی از نمونه را انجام می دهند تا بررسی کنند که تجهیزات SMT به درستی آماده شده اند تا در هنگام تولید انبوه از نازل های خلاuum یا مشکلات تراز جلوگیری شود و در نتیجه مشکلات تولید صفحه PCBA ایجاد شود. از این به عنوان اولین بازرسی قطعه یاد می شود.
7. تست سوزن پرواز
کاوشگر سوزن پرواز برای بازرسی PCB با پیچیدگی بالا مناسب است که به هزینه بازرسی گران نیاز دارد. طراحی و بازرسی از سوزن های پرنده در یک روز به پایان می رسد و هزینه مونتاژ نسبتاً کم است. این می تواند مدار باز ، اتصال کوتاه و جهت اجزای نصب شده روی PCB را بررسی کند. علاوه بر این ، کارایی خوبی در شناسایی چیدمان و ترازبندی م componentلفه ها دارد.
8. (تولید کننده نقص تجزیه و تحلیل ، MDA)
هدف از MDA صرفاً آزمایش بصری برد برای آشکار کردن نقص تولید است. از آنجا که بیشتر نقص های تولیدی از مشکلات اتصال ساده هستند ، MDA محدود به تداوم اندازه گیری است. به طور معمول ، تستر قادر به تشخیص وجود مقاومت ، ظرفیت و ترانزیستور خواهد بود. همچنین می توان از دیودهای محافظ برای شناسایی مدارهای مجتمع برای تعیین محل صحیح اجزا استفاده کرد.
