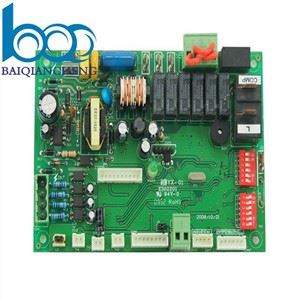

به دلیل تعداد زیاد قطعات ، تعمیرات بردهای PCBA نیاز به تکنسین ها برای درک ساختار ، عملکرد و کاربرد اجزای مختلف الکترونیکی متداول دارد و در عین حال ، آنها باید با نمودارهای شماتیک در مدارهای الکترونیکی بسیار آشنا باشند. علاوه بر این ، مهارت در استفاده از ابزارهایی مانند مولتی متر ، آزمایشگرهای منطقی ، اسیلوسکوپ و سایر ابزارهای رایج نیز بسیار مهم است.
1. ابتدا مدار عملكرد را در جايي كه نقطه عيب است ، پيدا كنيد. هر مدار پیچیده ای با توجه به پدیده خطا از مدارهای کاربردی مختلفی مانند مدارهای تغذیه ، مدارهای پردازش سیگنال ، مدارهای خروجی و ... تشکیل شده است تا مشخص شود کدام قسمت از مدار دارای مشکل است. به عنوان مثال ، اگر تجهیزات فاقد برق باشند ، قطعاً ابتدا مدار برق را بررسی می کنیم تا اجزای معیوب در محدوده خاصی قفل شوند.
2. دوم ، از روش ولتاژ برای کاهش دامنه خطا استفاده کنید. با کمک مولتی متر یا اسیلوسکوپ می توان ولتاژ نقطه کلید را اندازه گرفت. اجازه دهید&# 39؛ s مدار تغذیه را به عنوان مثال در نظر بگیرد. امروزه ، اکثر تجهیزات الکترونیکی از منبع تغذیه سوئیچینگ به عنوان منبع تغذیه استفاده می کنند و بیشتر آنها یکپارچه هستند و اجزای جانبی کمی وجود دارد. برای مقایسه عیب فقط باید ولتاژ پین تراشه یکپارچه را اندازه گیری کرده و مقدار صحیح را مقایسه کنیم. دامنه بیشتر کاهش می یابد. (گاهی اوقات احتمال آسیب رساندن به تراشه یکپارچه بسیار بیشتر از اجزای محیطی است)
3. در آخر ، اجزای مشکوک را یکی یکی اندازه بگیرید. بعد از دو مرحله بالا ، دامنه گسل را تا حدی کاهش داده ایم. موارد زیر فقط باید اجزای مشکوک را یک به یک اندازه گیری کند و برخی از اجزای کوچک SMD نیز می توانند مستقیماً جایگزین شوند.
