پوشش Conformal یک لایه محافظ است که برای مجامع صفحه مدار چاپی (PCBA) اعمال می شود تا آنها را از عوامل محیطی مانند رطوبت ، گرد و غبار ، مواد شیمیایی و تغییرات دما محافظت کند. من به عنوان یک تامین کننده مونتاژ الکترونیکی PCBA ، من نقش مهمی را که پوشش های همبستگی در تقویت قابلیت اطمینان و طول عمر دستگاه های الکترونیکی را می فهمم. در این وبلاگ ، من بینش خود را در مورد نحوه استفاده از پوشش Conformal در مونتاژ الکترونیکی PCBA به اشتراک می گذارم.
درک پوشش همبستگی
پوشش Conformal یک فیلم پلیمری نازک است که مطابق با کانتورهای PCBA است و سدی را بین اجزای و محیط خارجی فراهم می کند. انواع مختلفی از پوشش های کنفورماله ای در دسترس است که هر کدام دارای خصوصیات و برنامه های منحصر به فرد خود هستند. متداول ترین انواع شامل اکریلیک ، سیلیکون ، اورتان و اپوکسی است.
- روکش های اکریلیک: این روکش ها به راحتی قابل استفاده و حذف هستند و آنها را به یک انتخاب محبوب برای نمونه سازی و برنامه های کم هزینه تبدیل می کند. آنها محافظت خوبی در برابر رطوبت و گرد و غبار دارند اما ممکن است برای محیط های شیمیایی سخت مناسب نباشد.
- روکش های سیلیکونی: پوشش های سیلیکون انعطاف پذیری عالی و مقاومت در برابر درجه حرارت بالا را فراهم می کند و آنها را برای کاربردهایی که PCBA در معرض دمای شدید یا ارتعاشات قرار دارد ، ایده آل می کند. آنها همچنین در برابر رطوبت و مواد شیمیایی محافظت خوبی دارند.
- روکش های اورتان: روکش های اورتان ترکیبی از خواص مکانیکی خوب ، مقاومت شیمیایی و محافظت از رطوبت را ارائه می دهند. آنها معمولاً در برنامه هایی که PCBA در معرض شرایط سخت محیطی قرار دارد استفاده می شود.
- پوشش: پوشش های اپوکسی چسبندگی بالایی و محافظت عالی در برابر رطوبت ، مواد شیمیایی و سایش را فراهم می کند. آنها غالباً در برنامه هایی که PCBA به سطح بالایی از حفاظت نیاز دارد ، مانند الکترونیک نظامی و هوافضا استفاده می شود.
آماده سازی PCBA برای پوشش کنفورماسی
قبل از استفاده از روکش کنفورماسی ، تهیه صحیح PCBA برای اطمینان از یک پوشش با کیفیت بالا ضروری است. مراحل زیر باید دنبال شود:
- PCBA را تمیز کنید: PCBA باید کاملاً تمیز شود تا هرگونه خاک ، گرد و غبار ، باقیمانده شار یا سایر آلاینده ها از بین برود. این کار می تواند با استفاده از یک ماده تمیز کننده مناسب و یک فرآیند تمیز کردن مانند تمیز کردن اولتراسونیک یا تمیز کردن اسپری انجام شود.
- نقاب: هر قسمت از PCBA که نیازی به پوشش ندارد ، مانند اتصالات ، نقاط آزمایش یا سینک های گرما ، باید با استفاده از نوار ماسک یا سایر مواد نقاب پوش پوشید. این امر مانع از پوشش این مناطق و اطمینان از عملکرد آنها می شود.
- PCBA را بازرسی کنید: پس از تمیز کردن و ماسک ، PCBA باید مورد بازرسی قرار گیرد تا از هرگونه نقص یا آسیب برخوردار باشد. قبل از استفاده از پوشش ، هر مؤلفه یا مناطق آسیب دیده باید تعمیر یا تعویض شود.
استفاده از روکش کنفورماسی
روش های مختلفی برای استفاده از روکش های کنفورماسی از جمله مسواک زدن ، پاشش ، غوطه وری و پوشش انتخابی در دسترس است. انتخاب روش کاربرد بستگی به نوع پوشش ، اندازه و پیچیدگی PCBA و حجم تولید دارد.
- مسواک زدن: مسواک زدن یک روش ساده و مقرون به صرفه برای استفاده از روکش کنفورماسی است ، به خصوص برای PCB های کوچک یا برای برنامه های لمسی. با این حال ، این می تواند وقت گیر باشد و ممکن است ضخامت پوشش یکنواخت را فراهم نکند.
- اسپری: پاشش متداول ترین روش برای استفاده از پوشش کنفورماسی است ، زیرا ضخامت پوشش یکنواخت را فراهم می کند و می تواند برای حجم تولید بزرگ استفاده شود. انواع مختلفی از تجهیزات پاشش وجود دارد ، از جمله اسلحه های اسپری به کمک هوا ، اسلحه های اسپری بدون هوا و اسلحه های اسپری الکترواستاتیک.
- غرق: غوطه وری شامل غوطه ور شدن PCBA در حمام روکش کنفورماسی است و به این پوشش اجازه می دهد تا تمام سطوح PCBA را بپوشاند. این روش برای PCB های بزرگ یا برای برنامه هایی که در آن یک پوشش ضخیم مورد نیاز است مناسب است. با این حال ، کنترل ضخامت پوشش می تواند دشوار باشد و ممکن است منجر به پوشش اضافی در لبه های PCBA شود.

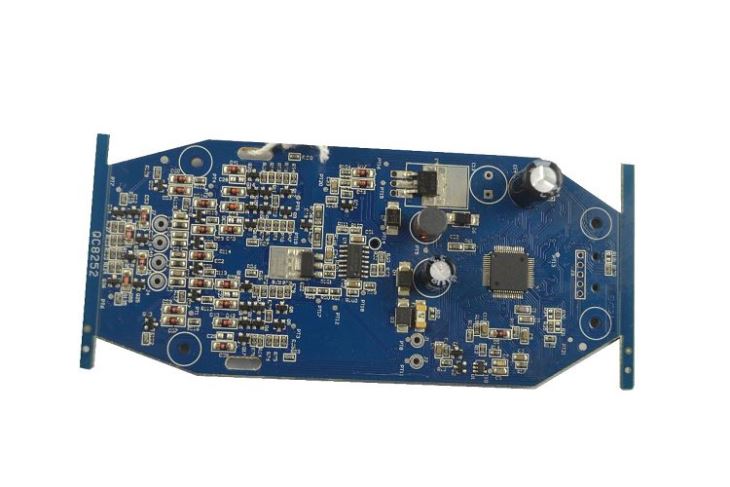

- روکش انتخابی: پوشش انتخابی یک روش پوشش دقیق است که از یک توزیع کننده روباتیک برای استفاده از پوشش فقط در مناطق خاص PCBA استفاده می کند. این روش برای برنامه هایی مناسب است که فقط برخی از مؤلفه ها یا مناطقی از PCBA نیاز به محافظت دارند ، مانند درمونتاژ PCBA الکترونیکی پزشکییاتجهیزات آزمایش پزشکی دستی PCBAبشر
درمان روکش کنفورماسی
پس از استفاده از روکش کنفورماسی ، درمان صحیح پوشش برای اطمینان از فراهم آوردن سطح حفاظت مورد نظر ضروری است. فرآیند پخت بستگی به نوع پوشش و توصیه های سازنده دارد. چندین روش برای پخت پوشش کنفورماله ای از جمله خشک کردن هوا ، پخت گرما و پخت ماوراء بنفش (UV) وجود دارد.
- خشک کن: خشک کردن هوا ساده ترین و مقرون به صرفه ترین روش برای پخت پوشش کنفورماسی است. این شامل اجازه می دهد تا پوشش برای مدت زمان مشخصی در دمای اتاق خشک شود. با این حال ، این روش می تواند کند باشد و ممکن است برای انواع پوشش ها مناسب نباشد.
- پخت گرما: پخت گرما شامل گرم کردن PCBA به دمای خاص برای مدت زمان مشخص برای درمان پوشش است. این روش سریعتر از خشک کردن هوا است و می تواند برای طیف وسیع تری از پوشش ها استفاده شود. با این حال ، نیاز به استفاده از اجاق گاز پخت دارد و ممکن است برای PCB با اجزای حساس به گرما مناسب نباشد.
- پخت اشعه ماوراء بنفش: پخت UV شامل قرار گرفتن PCBA در نور ماوراء بنفش برای درمان پوشش است. این روش بسیار سریع است و می تواند برای طیف گسترده ای از پوشش ها استفاده شود. با این حال ، به استفاده از لامپ پخت اشعه ماوراء بنفش نیاز دارد و ممکن است برای انواع پوشش ها مناسب نباشد.
بازرسی پس از روکش
پس از پخت روکش کنفورماسی ، PCBA باید مورد بازرسی قرار گیرد تا اطمینان حاصل شود که پوشش به درستی اعمال شده است و سطح محافظت مورد نظر را فراهم می کند. چک های زیر باید انجام شود:
- بازرسی بصری: PCBA باید بصری مورد بازرسی قرار گیرد تا اطمینان حاصل شود که این پوشش یکنواخت و عاری از هرگونه نقصی مانند حباب ، ترک یا اجرا است.
- اندازه گیری ضخامت: ضخامت پوشش باید با استفاده از سنج ضخامت پوشش اندازه گیری شود تا اطمینان حاصل شود که از نیازهای مشخص شده برخوردار است.
- تست چسبندگی: آزمایش چسبندگی باید انجام شود تا اطمینان حاصل شود که پوشش به درستی به PCBA چسبیده است. این کار را می توان با استفاده از تست متقابل یا تست نوار انجام داد.
- تست عملکردی: PCBA باید به صورت عملکردی آزمایش شود تا اطمینان حاصل شود که پوشش بر عملکرد اجزای یا عملکرد کلی PCBA تأثیر نداشته است.
پایان
استفاده از روکش کنفورماسی یک گام مهم در فرآیند مونتاژ الکترونیکی PCBA است ، زیرا در برابر عوامل محیطی محافظت می کند و قابلیت اطمینان و طول عمر دستگاه های الکترونیکی را افزایش می دهد. با رعایت مراحل ذکر شده در این وبلاگ ، می توانید اطمینان حاصل کنید که از پوشش همبستگی به درستی استفاده می شود و سطح حفاظت مورد نظر را فراهم می کند.
اگر به دنبال یک تأمین کننده مونتاژ الکترونیکی قابل اعتماد PCBA هستید که خدمات پوشش با کیفیت بالا را ارائه می دهد ، لطفاً برای کسب اطلاعات بیشتر با ما تماس بگیرید. ما تجربه گسترده ای درنیروگاه قابل حمل PCBA PCB مونتاژو انواع دیگر مونتاژ PCBA ، و ما متعهد هستیم بهترین محصولات و خدمات ممکن را به مشتریان خود ارائه دهیم.
منابع
- "دفترچه راهنمای پوشش Conformal" ، از تولید کنندگان پوشش Conformal موجود است.
- IPC-CC-830B: الزامات و روشهای آزمایش برای ترکیب عایق الکتریکی برای مجامع سیم کشی چاپی.
